六角无缝钢管生产工艺

　　六角无缝钢管生产工艺解析

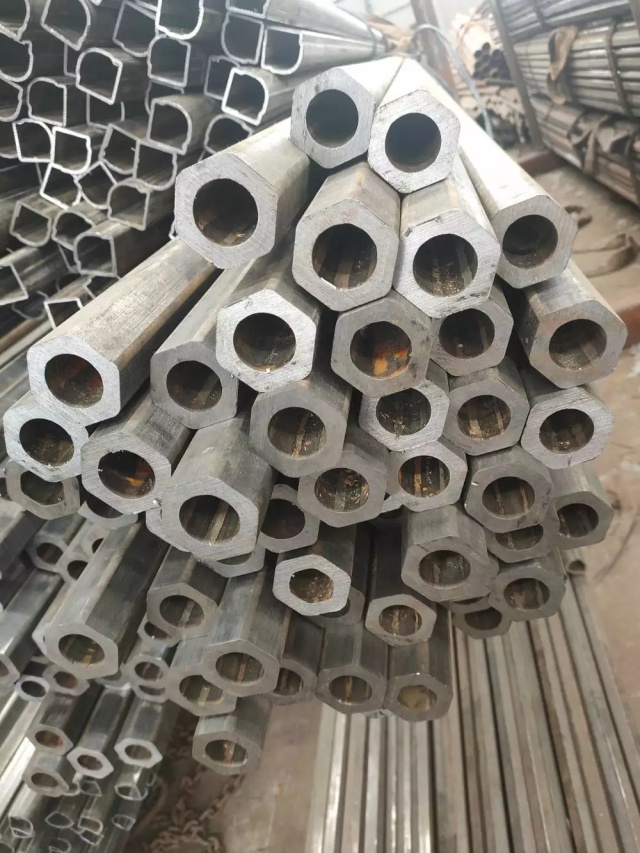

　　六角无缝钢管的生产工艺以冷拔法为核心，结合热轧管坯预处理与多道次模具挤压，实现圆形截面向六角形的精确变形。其工艺流程可分为以下关键步骤：

　　一、管坯预处理：奠定加工基础

　　原料选择：

　　以热轧无缝钢管或钢锭为原料，优先选用45#钢、20#钢等优质碳素结构钢，确保化学成分与机械性能符合标准(如GB/T8162-2008)。

　　表面处理：

　　酸洗：去除管坯表面氧化皮、锈蚀等杂质，提升表面光洁度。

　　皂化：涂覆皂化液(含脂肪酸盐)作为润滑剂，降低冷拔过程中的摩擦力，防止模具磨损与管坯开裂。

　　涂油：在管坯内壁涂覆防锈油，防止储存与运输中氧化。

　　二、冷拔成型：六角形截面精确控制

　　管头预处理：

　　将管坯一端通过轧制或车削缩小直径，形成“锥形头”，便于穿过六角模具。

　　模具挤压：

　　模具设计：采用六角形孔型模具，棱角处设置圆弧过渡，避免应力集中导致管坯破裂。

　　冷拔过程：

　　管坯经链条拔力牵引，通过六角模具的连续挤压，逐步变形为六角形截面。

　　每道次冷拔后，管坯外径减小、壁厚变薄，同时截面形状趋近六角形。

　　典型工艺参数：单道次变形量10%-15%，总变形量可达50%-70%。

　　多道次冷拔：

　　根据目标尺寸，重复冷拔与中间退火(消除加工硬化)工序，最终获得外径、壁厚及六角形尺寸精度符合要求的钢管。

　　三、热处理：优化组织与性能

　　退火：

　　目的：消除冷拔产生的加工硬化，恢复材料塑性，便于后续加工。

　　工艺：将钢管加热至650-700℃，保温2-4小时后缓冷。

　　淬火与回火(调质处理)：

　　适用场景：对强度要求较高的45#钢六角管。

　　工艺：

　　淬火：加热至840-860℃，水淬或油淬，获得马氏体组织。

　　回火：加热至600-650℃，保温后空冷，调整硬度与韧性平衡(HRC22-34)。

　　四、精整与检验：确保产品质量

　　矫直：

　　采用液压矫直机或辊式矫直机，消除冷拔导致的弯曲，直线度≤1mm/m。

　　切割：

　　根据订单要求，使用砂轮切割或等离子切割，将钢管切割至指定长度(公差±2mm)。

　　表面处理：

　　抛光：提升表面光洁度至Ra≤3.2μm，满足精密机械需求。

　　镀锌：热镀锌或电镀锌，增强耐腐蚀性(盐雾试验≥500小时)。

　　检验：

　　尺寸检验：使用游标卡尺、千分尺测量外径、壁厚及六角形对边距(公差±0.1mm)。

　　无损检测：超声波探伤检测内部缺陷(如裂纹、夹杂)，确保符合A级标准。

　　力学性能测试：拉伸试验(抗拉强度≥600MPa)、弯曲试验(180°无裂纹)。

　　五、工艺优势与应用场景

　　优势：

　　尺寸精度高：冷拔法可控制公差至±0.05mm，满足精密机械需求。

　　表面质量优：挤压成型后表面光洁，无需额外抛光即可达到Ra≤3.2μm。

　　材料利用率高：相比机加工切削，冷拔法材料利用率提升30%-40%。

　　应用场景：

　　机械制造：传动轴、螺母、螺栓等零件，利用六角形截面实现扭矩传递。

　　建筑结构：桥梁、输电塔支撑件，替代圆管可减轻重量15%-20%。

　　工具制造：扳手、套筒等工具，六角形设计贴合螺栓头，操作效率提升50%。
