外圆内六角管

　　外圆内六角管解析

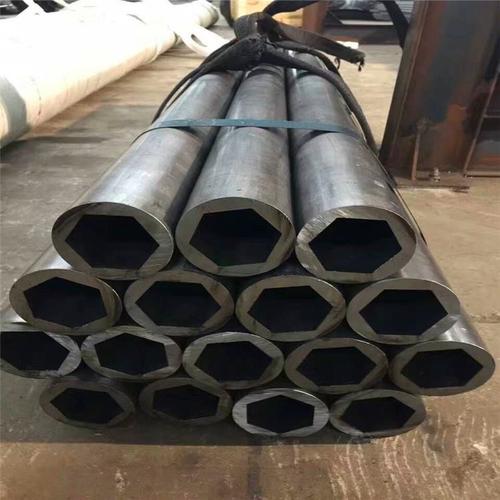

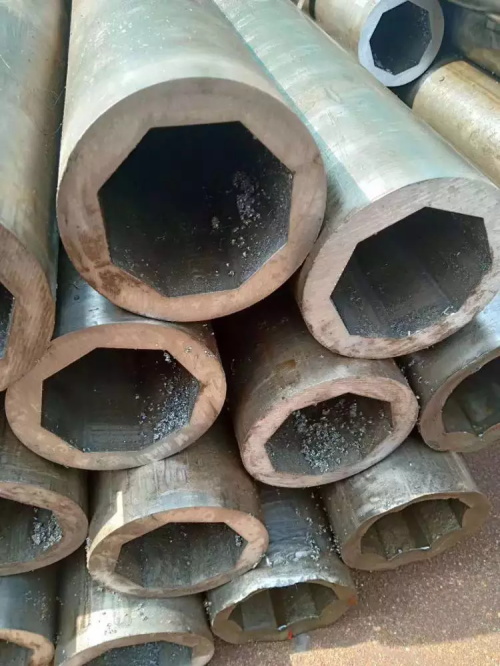

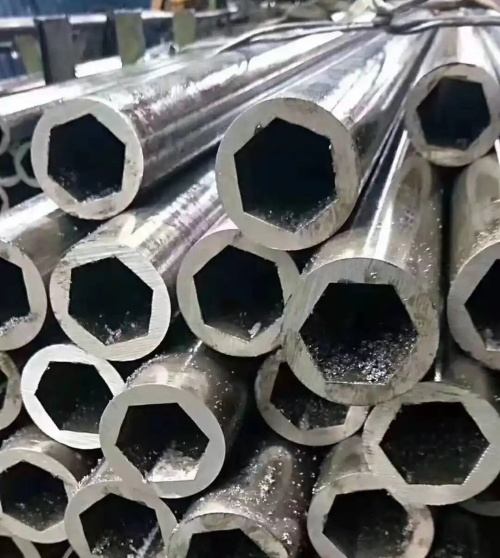

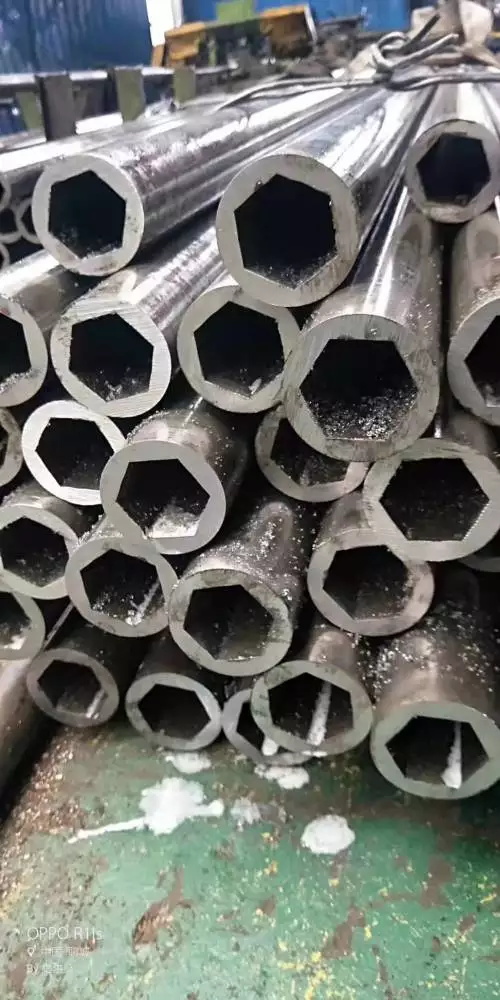

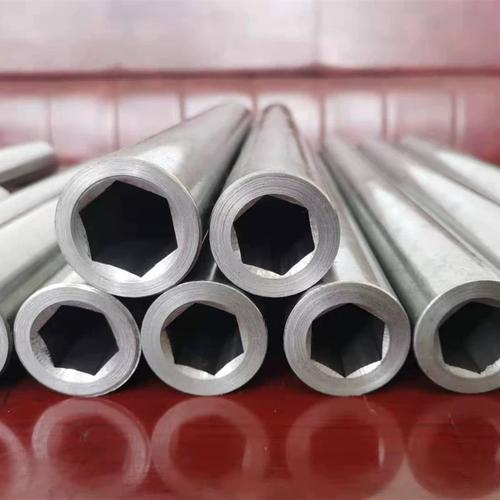

　　外圆内六角管是一种特殊截面形状的管材，其外部为圆形，内部为六角形。这种结构结合了圆形管的外部稳定性和六角形管的内部功能性，广泛应用于机械、汽车、航空航天等领域。以下从结构特点、应用场景、制造工艺及优势分析等方面进行详细阐述。

　　一、结构特点

　　外部圆形

　　圆形外壁可提供均匀的应力分布，增强抗弯、抗扭能力，适用于承受复杂载荷的场景。

　　外部光滑无棱角，便于与其他部件配合或表面处理(如镀层、喷涂)。

　　内部六角形

　　六角形内孔可与六角螺栓、螺母或工具(如扳手)直接配合，实现扭矩传递或防松功能。

　　相比圆形内孔，六角形可提高空间利用率，例如在相同外径下，六角孔可容纳更大尺寸的螺栓或轴。

　　二、应用场景

　　机械传动系统

　　作为传动轴或连接件，外圆内六角管可通过六角内孔与齿轮、联轴器等部件直接连接，减少中间过渡件，降低装配复杂度。

　　汽车零部件

　　用于驱动轴、转向节等部件，六角内孔可固定螺栓或销轴，防止松动，提升安全性。

　　航空航天

　　在轻量化结构中，外圆内六角管可兼顾强度与重量，例如用于卫星支架或飞行器操纵杆。

　　家具与装饰

　　外部圆形设计美观，内部六角孔可用于固定螺钉或连接件，实现隐藏式安装。

　　三、制造工艺

　　冷拔工艺

　　通过冷拔模具将圆管坯料逐步拉拔成外圆内六角管，适用于小批量生产或高精度需求。

　　优点：尺寸精度高，表面质量好;缺点：设备成本高，生产效率较低。

　　热挤压工艺

　　将加热后的金属坯料挤压通过模具，形成外圆内六角管，适用于大批量生产。

　　优点：生产效率高，材料利用率高;缺点：需后续热处理消除内应力。

　　组合加工

　　先加工外圆管，再通过铣削或拉削工艺加工内六角孔，适用于复杂形状或高精度要求。

　　四、优势分析

　　功能性与结构性的统一

　　外部圆形提供力学性能，内部六角形提供功能性，实现“一管多用”。

　　轻量化与高强度

　　相比实心六角杆，外圆内六角管可显著减轻重量，同时保持较高的抗弯刚度。

　　装配便捷性

　　六角内孔可直接与标准工具配合，减少装配时间，降低维护成本。

　　五、设计注意事项

　　壁厚选择

　　需根据载荷条件合理设计壁厚，避免因壁厚过薄导致变形或破裂。

　　公差控制

　　外部圆度与内部六角孔尺寸公差需严格匹配，确保与其他部件的配合精度。

　　表面处理

　　根据应用环境选择合适的表面处理工艺(如镀锌、阳极氧化)，提升耐腐蚀性。

　　六、案例对比

　　七、总结

　　外圆内六角管通过独特的截面设计，实现了功能性与结构性的完美结合，适用于对轻量化、高强度和装配便捷性有较高要求的场景。在实际应用中，需根据具体需求选择合适的制造工艺和设计参数，以确保产品性能与成本的平衡。
