外圆内六角管

外圆内六角管（Hexagonal Hollow Bar/Hexagonal Profile Tube）

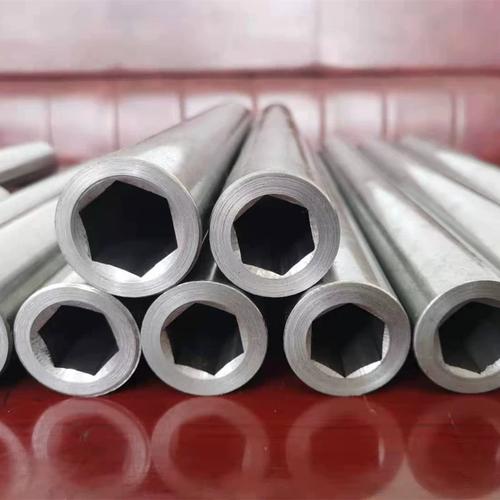

外圆内六角管是一种具有外表面为圆形、内孔为正六边形的异型无缝钢管，结合了圆形管的承载能力和六角形孔的特殊装配功能，广泛应用于机械传动、自动化设备、液压系统及高精度定位领域。以下从结构特性、应用场景、选型要点及加工工艺等方面进行全面解析。

1. 外圆内六角设计

• 提供6个对称的平面，便于内六角扳手、螺栓或工具的嵌入和驱动。

• 防止相对转动，实现精准定位或扭矩传递（如液压缸活塞杆与驱动轴的连接）。

• 外圆：保证管材的整体强度和刚度，便于承受径向载荷和扭矩。

• 内六角：

2. 关键优势

• 高扭矩传递效率：六角形内孔接触面大，抗滑移能力强。

• 轻量化设计：相比实心六角杆，中空结构节省材料，降低重量。

• 多功能性：可同时作为结构件和传动件，简化装配流程。

二、典型应用场景

三、规格参数与选型要点

1. 尺寸参数

• 外径（D）：通常为Φ10~Φ150mm（非标可定制）。

• 内六角对边距（S）：根据外径确定，常见比值为S≈0.6D（如Φ30外径对应S≈18mm）。

• 壁厚（t）：t=(D-S)/2，需满足强度和加工可行性（一般t≥2mm）。

2. 材质选择

• 碳钢（如20#、45#）：低成本、易加工，适用于一般机械。

• 合金钢（如40Cr、42CrMo）：高强度、高韧性，适用于重载传动。

• 不锈钢（如304、316L）：耐腐蚀，适用于食品、医疗设备。

3. 精度要求

• 外径公差：±0.05mm（高精度）或±0.1mm（普通精度）。

• 内六角对边公差：H9~H11（依ISO 2768标准）。

• 直线度：≤0.5mm/m（精密级）或≤1mm/m（普通级）。

四、加工工艺与质量控制

1. 核心工艺流程

• 矫直、抛光、去毛刺。

• 三坐标测量仪检测内六角尺寸，涡流探伤检测表面缺陷。

• 调质处理（淬火+高温回火）：提升综合力学性能。

• 去应力退火：消除加工硬化，降低开裂风险。

• 拉削工艺：适用于批量生产，效率高但模具成本高。

• 铣削/插削：适用于小批量或非标规格，灵活性高。

• 原料准备：选用热轧无缝管或锻造毛坯。

• 冷拔/冷轧：通过多道次冷加工实现外径减径和壁厚控制。

• 内孔加工：

• 热处理：

• 精整与检测：

2. 质量控制要点

• 尺寸一致性：内六角对边距偏差≤±0.05mm。

• 表面质量：Ra≤1.6μm，无裂纹、折叠等缺陷。

• 力学性能：抗拉强度≥600MPa（45#钢调质后），屈服强度≥355MPa。

五、选型建议与注意事项

1. 工况匹配

• 高扭矩场景：优先选择合金钢（如40Cr），并增大壁厚。

• 耐腐蚀需求：选用304或316L不锈钢，表面可进行钝化处理。

• 精密定位：要求外径和内六角公差均≤±0.03mm。

2. 加工可行性

• 内六角深度：建议≤3倍外径，避免加工难度和成本激增。

• 倒角设计：内六角边缘需倒角（C0.5~C1），防止应力集中。

3. 成本优化

• 批量采购：与供应商协商模具分摊费用，降低单件成本。

• 标准化规格：优先选用GB/T或ISO标准尺寸，减少定制费用。

六、供应商选择与服务支持

1. 供应商能力评估

• 设备水平：是否具备多轴数控拉床、高精度铣削中心。

• 检测能力：是否配备三坐标测量仪、光谱分析仪。

• 案例经验：是否有类似工况的成功应用案例。

2. 定制化服务

• 非标规格：支持外径Φ8~Φ200mm、内六角对边距S=5~150mm的定制。

• 表面处理：提供镀锌、发黑、喷砂等防腐处理。

• 配套加工：可提供车削、钻孔、攻丝等二次加工服务。

七、常见问题与解决方案

总结

外圆内六角管通过独特的外圆内六角结构，实现了强度、功能性和轻量化的平衡。选型时需综合考虑工况负载、扭矩需求、精度等级及成本因素，优先选择具备多道次冷拔+精密拉削工艺的供应商，并通过严格的质量检测确保产品可靠性。对于高精度应用，建议提供3D模型或图纸，由供应商进行工艺可行性分析。
