20#六角管全面解析

一、20#六角管基础信息

材质：20#钢（优质碳素结构钢）

• 成分：含碳量0.17%~0.23%，锰0.35%~0.65%，硫磷≤0.035%。

• 性能：强度适中、塑性好、焊接性能优异，但淬透性差（需避免高负载冲击工况）。

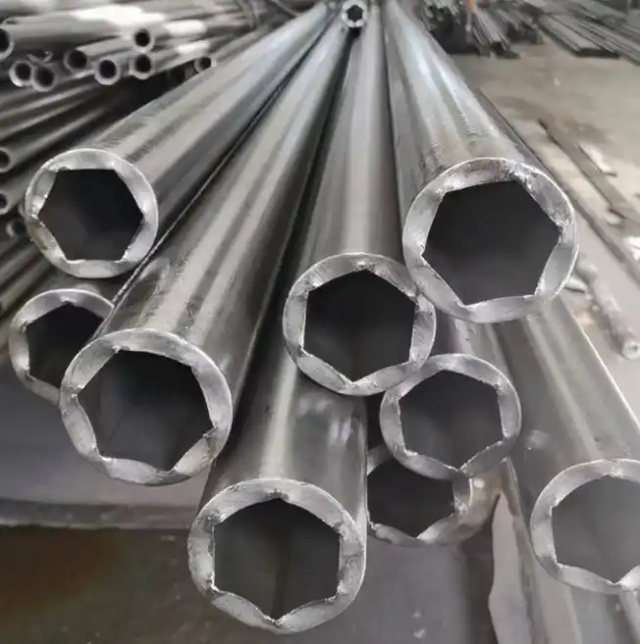

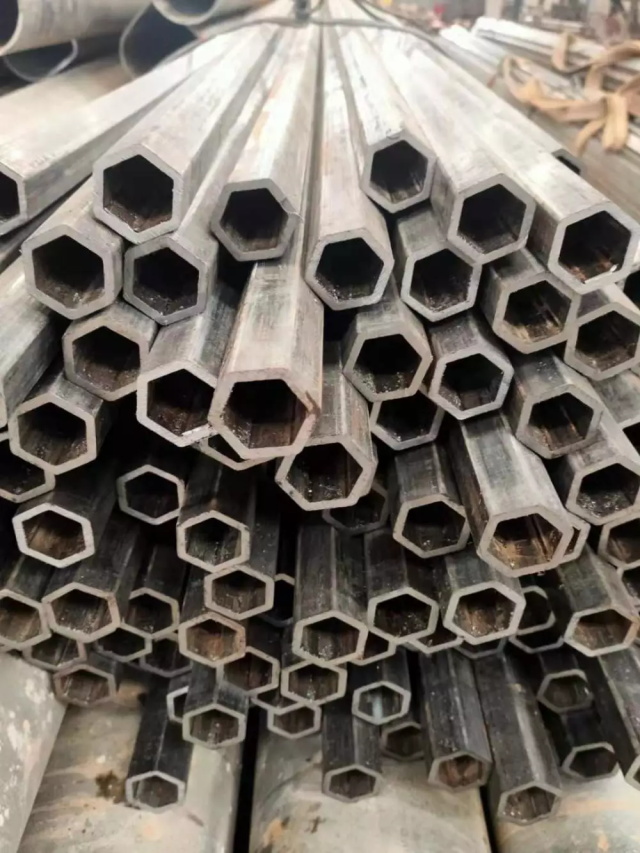

定义：20#六角管是外表面为正六边形、内孔为空心的异型无缝钢管，兼具六角形结构的抗扭特性和中空管的轻量化优势。

1. 结构特性

• 六角形外轮廓：提供6个对称平面，便于夹持、定位及扭矩传递。

• 中空设计：相比实心六角杆，重量降低30%~50%，节省材料成本。

2. 性能优势

• 加工性：易切削、焊接、弯曲，适合复杂形状加工。

• 经济性：20#钢成本低于合金钢，适合批量生产。

• 适用性：满足一般机械强度需求（抗拉强度≥410MPa，屈服强度≥245MPa）。

三、典型应用场景

四、规格参数与选型指南

1. 关键尺寸

• 对边距（S）：常见规格为8mm~100mm（非标可定制）。

• 壁厚（t）：通常为1.5mm~8mm，需满足t≥0.2S（避免局部失稳）。

• 长度（L）：标准长度6m，可按需切割（精度±5mm）。

2. 公差标准

• 对边距公差：±0.2mm（普通级）或±0.1mm（精密级）。

• 直线度：≤1mm/m（矫直后）。

• 角偏差：相邻边夹角偏差≤±1°。

3. 材质升级建议

• 高负载场景：改用40Cr或45#钢，抗拉强度提升50%以上。

• 耐腐蚀需求：选用20#钢+镀锌或304不锈钢六角管。

五、加工工艺与质量控制

1. 主流工艺流程

• 正火处理（860℃保温后空冷）：细化晶粒，提升韧性。

• 调质处理（可选）：提升综合力学性能（抗拉强度≥600MPa）。

• 铣削六角面（保证平面度≤0.05mm）。

• 去毛刺、倒角（C0.5~C1）。

• 冷拔法：通过多道次模具挤压，精度高但成本高。

• 热轧+矫直：效率高，适合大规格（对边距≥30mm）。

• 原料：热轧无缝管或连铸坯。

• 成型：

• 精加工：

• 热处理：

2. 质量检测

• 尺寸检测：游标卡尺、千分尺、三坐标测量仪。

• 性能检测：拉伸试验机测强度，硬度计测HB值（140~180为合格）。

• 表面检测：目视+磁粉探伤，确保无裂纹、折叠。

六、选型避坑指南

1. 工况匹配误区

• 修正：壁厚过薄易变形，建议t≥0.2S。

• 修正：高转速轴类需改用40Cr（防断裂），强酸环境用316L不锈钢。

• 误区：所有场景均选用20#钢。

• 误区：壁厚越薄越经济。

2. 加工可行性限制

• 最小规格：对边距＜8mm时，冷拔工艺易断裂，建议改用实心六角棒。

• 长度限制：超长管（L＞12m）需分段加工后焊接，增加成本。

3. 成本优化建议

• 批量采购：≥5吨可协商模具分摊费用，单价降低15%~20%。

• 表面处理：镀锌比发黑成本高30%，但耐腐蚀性提升5倍。

七、供应商选择与定制服务

1. 供应商能力评估

• 设备：是否具备六角成型模具库（覆盖8~100mm规格）。

• 认证：是否通过ISO 9001质量体系认证。

• 案例：是否有农机、货架等行业的成功案例。

2. 定制化服务

• 非标规格：支持对边距5~120mm、壁厚0.8~10mm的定制。

• 深加工：提供车螺纹、打孔、喷砂等增值服务。

• 交货期：标准规格7~10天，非标规格15~25天。

八、常见问题与解决方案

九、总结与推荐

1. 适用场景推荐

• 优先选20#六角管：低负载机械、建筑装饰、农业设备。

• 改用合金钢：重载传动、高转速轴类。

• 改用不锈钢：食品机械、海洋环境。

2. 采购建议

• 标准规格：直接选用GB/T 13793或ASTM A500标准件，性价比高。

• 非标需求：提供3D图纸，要求供应商做工艺模拟（如Deform软件分析）。

通过以上指南，可高效完成20#六角管的选型与采购，平衡性能、成本与交付周期。
